Как расшифровать формулы стеклопакета

Что такое формула стеклопакета и зачем её знать

При выборе новых пластиковых окон покупатели чаще всего смотрят на профиль, внешний вид конструкции, стоимость. Однако именно от формулы стеклопакета во многом зависит, насколько эффективно остекление будет сохранять тепло, защищать от шума, пропускать солнечный свет.

По сути, речь идет о техническом паспорте изделия. В нем указываются толщина каждого стекла, ширина камер, параметры дистанционной алюминиевой рамки, наличие специальных покрытий, тип газонаполнения и другие характеристики.

Понимание такой маркировки помогает избежать распространенных ошибок. Даже два внешне одинаковых пластиковых окна могут иметь разные характеристики. Разница может быть всего в нескольких миллиметрах, использовании энергосберегающего покрытия или заполнении аргоном. Эти детали влияют на итоговые свойства изделия и комфорт в помещении.

Кроме того, маркировка позволяет проверить соответствие готового изделия заказу. Зная основные обозначения, вы убедитесь, что получили именно тот вариант остекления, который был рассчитан проектировщиком. Поэтому формулу стоит проверять еще до изготовления изделия.

Структура формулы: из чего складывается маркировка

Обычно запись выглядит просто. Основой служит последовательность чисел, разделенных дефисами. Каждое число обозначает либо толщину одного из стекол, либо ширину воздушной камеры. Например, распространенная формула — 4-16-4.

Первое число означает толщину наружного стекла в миллиметрах. Затем указывается ширина дистанционной алюминиевой рамки, которая образует герметичную прослойку между стеклами. Последнее число показывает толщину внутреннего элемента окна. Так выглядит запись для двух стекол. Если их три, запись становится длиннее. Например, двухкамерный стеклопакет может иметь формулу 4-10-4-10-4.

Иногда рядом с цифрами появляются буквенные обозначения. Они сообщают, что используется энергосберегающее покрытие, закаленное стекло, триплекс, инертный газ или другие специальные решения в остеклении.

Толщина стёкол: что означают цифры 4, 6, 8 мм

Чаще всего встречается толщина 4 мм. Для большей части изделий именно она считается стандартной.

Такое стекло чаще используют при остеклении жилых домов, оно обеспечивает хороший баланс между стоимостью, массой, прочностью пластикового окна.

Чтобы повысить безопасность или улучшить шумоизоляцию, применяют стекло толщиной 6 или 8 мм. Всего два миллиметра, и стекло уже хуже передает звуковые колебания, лучше выдерживает механические нагрузки.

Увеличение толщины далеко не всегда означает улучшение теплозащиты. На теплоизоляцию стекло пакета также влияет ширина камеры, покрытие, газонаполнение.

Дистанционная рамка: как ширина камеры влияет на тепло и шум

Между стеклами располагается дистанционная алюминиевая рамка, которая формирует герметичную воздушную камеру. Именно это расстояние существенно влияет на характеристики.

Если рамка слишком узкая, теплоизоляция будет недостаточной.

Дистанционные рамки чаще изготавливают из алюминия. Существуют также пластиковые и теплые композитные системы. Обращайте внимание не только на ширину камеры, но и на материал этого элемента. От качества рамки напрямую зависит герметичность.

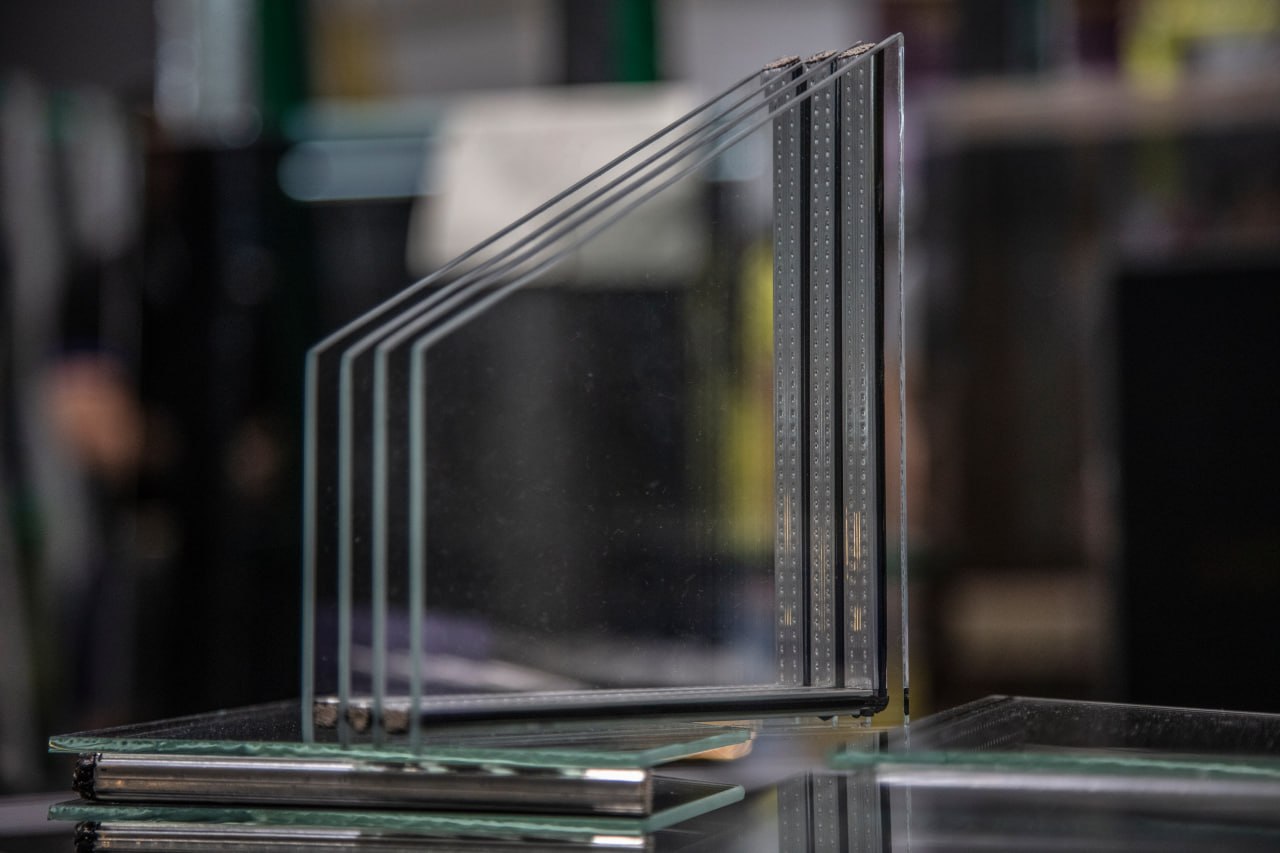

Количество: однокамерный и двухкамерный стеклопакет

Камера — это пространство между соседними стеклами, заполненное воздухом или инертным газом. Поэтому однокамерный стеклопакет состоит из двух стекол, а двухкамерный — из трех.

Однокамерный вариант обычно имеет формулу 4-16-4 или похожую. Он подходит для балконов, лоджий, дачных домов, а также там, где ставят раздвижные системы и где нет высоких требований к сохранению тепла. С современным энергосберегающим стеклом даже однокамерный стеклопакет отлично сохраняет тепло.

Двухкамерный чаще всего устанавливается в городских квартирах. Он оптимален для большинства регионов России.

При этом увеличение количества камер не всегда означает максимальную эффективность.

Обозначения типов стекол в формуле

Кроме цифр, в формуле встречаются буквенные обозначения. Они показывают, какие именно стекла используются, а также какими дополнительными свойствами они обладают. Эти параметры всегда указываются в формуле стеклопакета.

В зависимости от производителя маркировка остекления может различаться, но основные обозначения стали общепринятыми. Чаще всего встречаются буквы К, И, М, а также сокращения, указывающие на закалку, триплекс или специальные покрытия. Они помогают буквально за несколько секунд понять характеристики изделия.

Энергосберегающее стекло: К и И

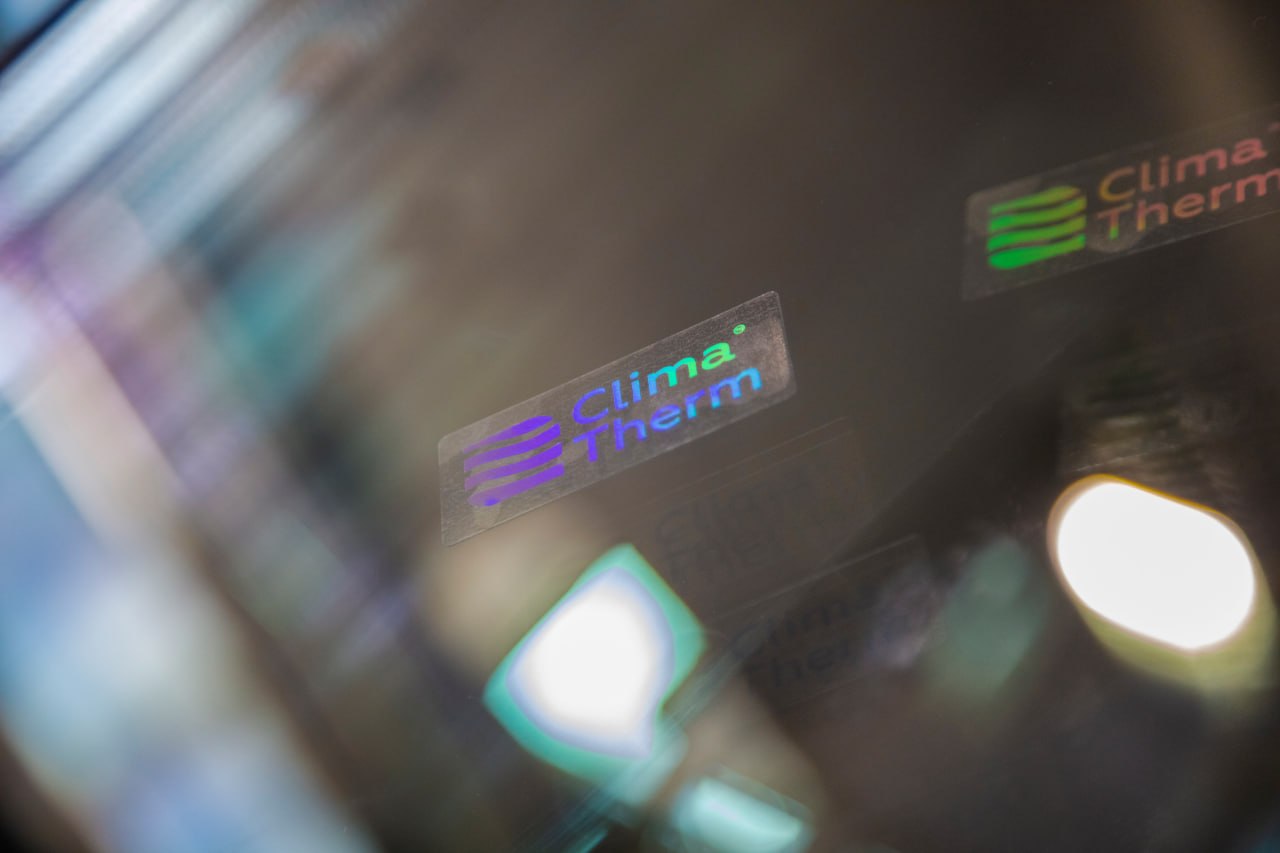

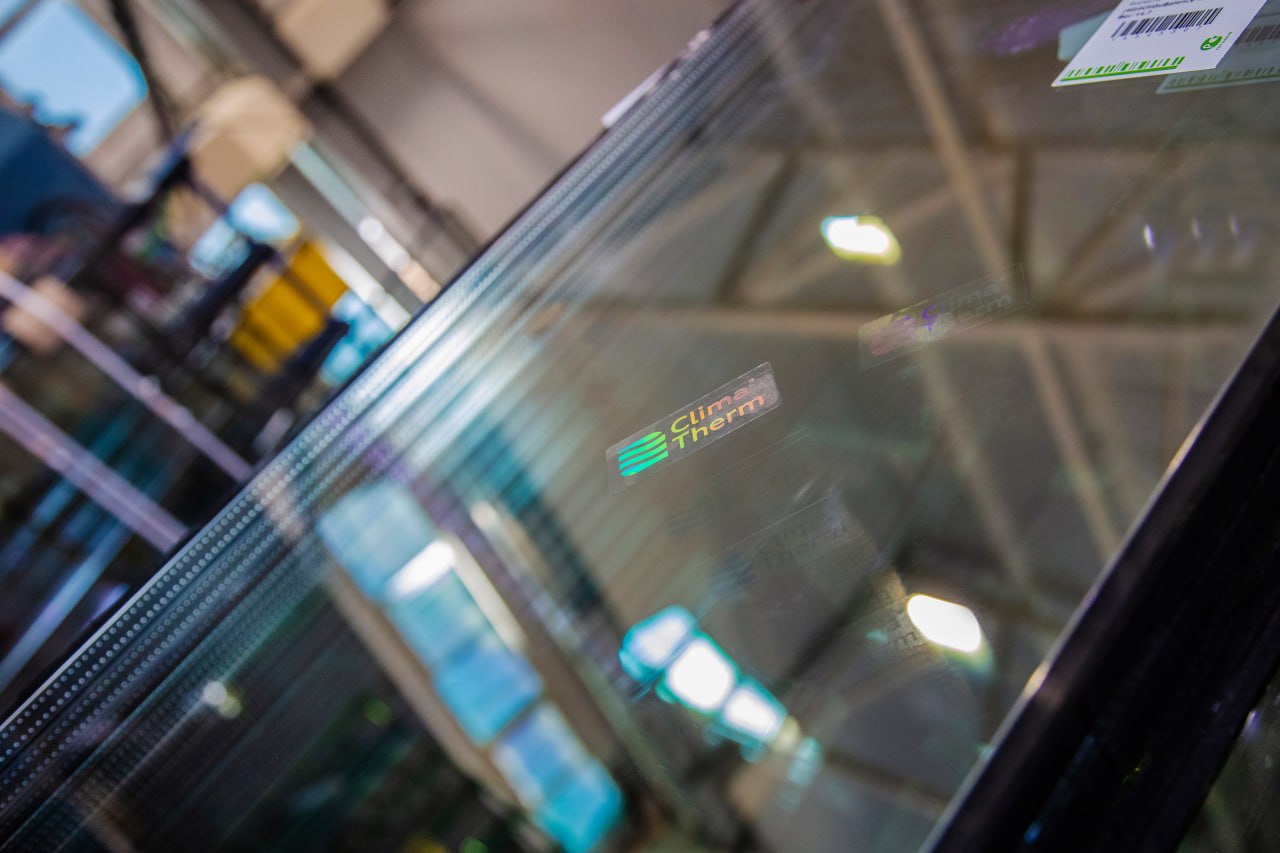

Важный элемент современного остекления — энергосберегающее стекло. Его поверхность покрывается тончайшим слоем металлов, который практически незаметен глазу, но уменьшает теплопотери.

Раньше применялось К-стекло. Специальный слой наносился непосредственно во время производства листового стекла, что давало высокую стойкость к механическим воздействиям. Такое напыление эффективнее отражает длинноволновое тепловое излучение обратно внутрь помещения, поэтому зимой дом медленнее остывает, а летом — меньше нагревается.

Поэтому большинство современных окон комплектуются стеклопакетами с И-стеклом. При одинаковой толщине конструкции разница в энергосбережении может быть весьма заметной.

Закаленное стекло и триплекс

Закаленное стекло проходит специальную термическую обработку, после которой становится значительно прочнее обычного.

Еще один распространенный вариант — триплекс. Это два листа стекла, соединенные прочной полимерной пленкой. Даже при разрушении осколки остаются приклеенными к пленке, что существенно повышает безопасность.

Такие решения применяют в панорамном остеклении, на первых этажах, в детских комнатах, коммерческих помещениях, а также там, где нужна дополнительная защита от механического воздействия.

Мультифункциональные и солнцезащитные покрытия

Кроме энергосбережения, покрытия способны выполнять другие функции. Например, мультифункциональное стекло одновременно удерживает тепло зимой и уменьшает нагрев помещения летом, частично отражая солнечное излучение. Особенно это ощущается в квартирах с пластиковыми окнами, выходящими на южную сторону, а также в домах с большой площадью остекления.

Газонаполнение и специальные опции в маркировке

Внутри герметичных камер пластикового окна не всегда находится обычный воздух. Для улучшения свойств производители используют инертные газы. Их обозначения также входят в маркировку.

Наиболее распространенным считается аргон. Он обладает меньшей теплопроводностью по сравнению с воздухом. Также используют криптон или ксенон, но они дороже.

Ar, Kr, Xe: обозначения инертных газов

Если рядом с размерами камеры стоят обозначения Ar, Kr или Xe, значит, пространство между стеклами заполнено инертным газом.

Самый распространенный вариант — Ar (аргон).

Kr — это криптон. Из-за высокой стоимости его используют преимущественно в премиальных оконных системах.

Xe — ксенон. Это самый дорогой вариант, встречается крайне редко.

Шумозащита и ударопрочность

Шумоизоляцию нередко связывают только с количеством камер. На деле это не так.

Секрет — в использовании стекол разной толщины, асимметричных воздушных прослоек и алюминиевых рамок. Так звуковые волны хуже распространяются внутри конструкции.

Чтобы повысить безопасность, ставят закаленное стекло или многослойный триплекс. Их рекомендуют для панорамного остекления, частных домов, первых этажей, детских комнат, помещений с высокой вероятностью механических нагрузок.

Как читать формулу стеклопакета по ГОСТу: примеры

Разобраться в маркировке проще всего на конкретных примерах.

Пример 1. Формула 4-16-4

Первое и последнее стекло — по 4 мм. Между ними — дистанционная алюминиевая рамка шириной 16 мм, образующая воздушную камеру.

Общая толщина составляет 24 мм. Используется для балконов, лоджий, помещений без повышенных требований к теплоизоляции. В том числе в алюминиевых блоках.

Пример 2. Формула 4-10-4-10-4И

Двухкамерный стеклопакет. Здесь три стекла толщиной по 4 мм (последнее имеет энергосберегающее И-покрытие). Между ними расположены две дистанционные рамки по 10 мм.

Общая толщина составляет 32 мм. Популярная формула для городских квартир из-за хорошего сочетания теплозащиты, шумоизоляции и стоимости. Такой стеклопакет устанавливают чаще всего.

Пример 3. Формула 6-12-4-12Ar-4

Внешнее стекло — 6 мм. Две камеры шириной по 12 мм, одна из которых заполнена аргоном. Разделяет их стекло 4 мм, как и на внутренней поверхности пакета.

Обеспечивает высокий уровень шумоизоляции, хорошие показатели энергосбережения, часто используется рядом с шумными объектами, особенно возле магистралей.

Как выбрать формулу стеклопакета под свои задачи

Выбор всегда зависит от климата, расположения здания, уровня шума, особенностей самого окна.

Для городских квартир оптимален двухкамерный стеклопакет с энергосберегающим И-стеклом. Если проемы выходят на оживленную улицу, имеет смысл использовать стекла разной толщины, а также асимметричные дистанционные воздушные камеры.

В частных домах, где площадь остекления больше, чаще применяют решения с аргоном и мультифункциональным покрытием. Это помогает уменьшить расходы на отопление зимой и кондиционирование летом.

Для раздвижных систем чаще всего используют однокамерный вариант. Важно решить, будет ли балкон теплым. Для холодной зоны обычно достаточно качественного однокамерного стеклопакета. Если лоджия становится частью жилого пространства, лучше выбрать двухкамерную конструкцию.

Многое зависит от самого пластикового профиля. Например, профильные системы Melke подходят как для классических окон, так и для раздвижных систем на балконах. Они обладают высокой жесткостью, поэтому держат тяжелые двухкамерные конструкции большой толщины без риска деформации. Уплотнители сохраняют герметичность годами, что особенно важно для сохранения свойств остекления.

Если сомневаетесь, какая формула подойдет именно вашему дому или балкону, лучше проконсультироваться со специалистом.

Если вы уже знаете нужные параметры, подобрать подходящий вариант и купить стеклопакет в Москве можно в каталоге компании «Пластика Окон».

Для тепла

Варианты с И-стеклом, аргоном, двумя камерами. Такое сочетание сокращает теплопотери при остеклении без увеличения толщины конструкции.

Для тишины

Здесь важнее разная толщина стекол, асимметричные расстояния между ними, применение акустического триплекса.

Для безопасности

При риске механических повреждений или потребности в дополнительной защите людей стоит устанавливать стеклопакеты с закаленным стеклом или триплексом.

Частые вопросы

Что означает СПД?

СПД — это стеклопакет двухкамерный. СПО — однокамерный стеклопакет. СПО подходит для балконов и раздвижных систем.

Чем отличается К-стекло от И-стекла?

Оба варианта относятся к энергосберегающим, однако И-стекло — более современное решение.

Можно ли изменить формулу после оформления заказа?

После запуска изделия в производство уже нельзя.

Как проверить, что установили именно заказанный стеклопакет?

Сравните маркировку на дистанционной алюминиевой рамке и данные, указанные в договоре или спецификации.
